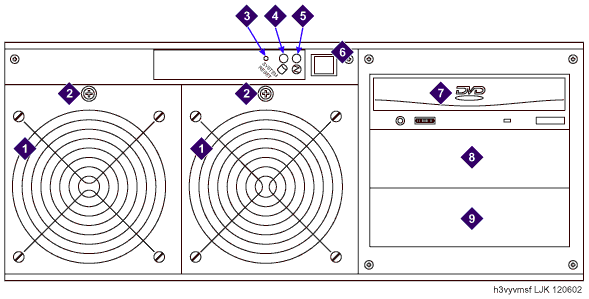

MSS standard configuration (front view)



1
Redundant chassis fans
2
Chassis fan retaining screw
3
System reset button
4
Disk drive access indicator
5
System power indicator
6
System power on/off button
7
DVD-RAM drive
8
IDE RAID disk drive C (hdc)
9
IDE RAID disk drive A (hda)
